Lašinamas kavos virimo aparatas PCBA

Kaip profesionalus PCBA gamintojas ir tiekėjas iš Kinijos, SUNSAM siūlo pritaikytus sprendimus, nemokamus pavyzdžius ir konkurencingas didmenines kainas, užtikrindamas, kad kokybiški produktai būtų lengvai prieinami.

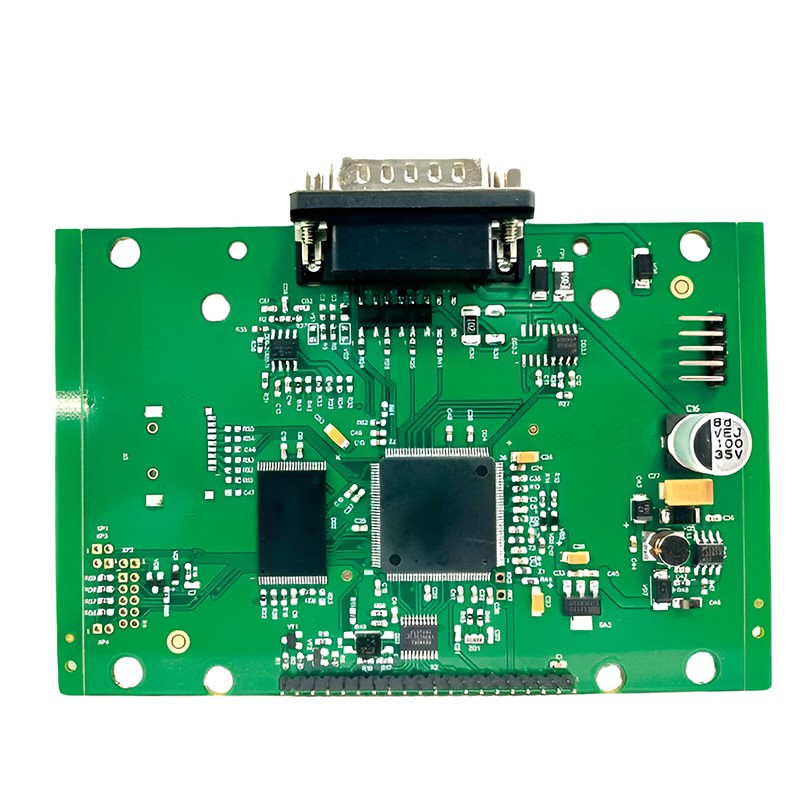

Šis aukštos kokybės lašinamas kavos virimo aparatas PCBA yra pagrindinė automatinio filtro kavos virimo aparato valdymo plokštė. Koordinuoja vandens šildymo ciklą, virimo paleidimą ir šildymo funkcijas. SUNSAM sukūrė šią plokštę taip, kad ji prisitaikytų prie įvairių mašinų modelių ir skirtingų bakų talpų.

Techninės įrangos projektavimo architektūra

Kurdama PCBA, SUNSAM pabrėžia švarų išdėstymą, kad sumažintų triukšmą ir šilumos valdymą. Aukštos kokybės lašeliniam kavos virimo aparatui PCBA naudojame 2 sluoksnių FR-4 plokštę, specialią įžeminimo plokštę. Komponento išdėstymas atliekamas taip, kad jis atskirtų galios valdymo dalis nuo signalų. Tai leidžia įrenginiui veikti stabiliau.

Temperatūros valdymas ir ciklo kontrolė

Viena iš pagrindinių šio lašinamojo kavos virimo aparato PCBA funkcijų yra palaikyti pastovią šilumą. Jis nuolat tikrina temperatūrą naudodamas termistorių ir reguliuoja kaitinimo elementą. Jis taip pat valdo su laiku nustatytus virimo ciklus ir automatinį išsijungimą, kurie abu yra įprasti kavos virimo aparatuose.

Vartotojo sąsaja ir programuojamumas

PCBA palaiko standartines vartotojo sąsajas, pvz., mygtukus ir skaitmeninių ekranų tvarkykles. Jis leidžia nustatyti virimo stiprumą ir automatiškai pradėti gaminti. Šis „Drip Coffee Maker PCBA“ lankstumas leidžia gamintojams naudoti vieną plokštės dizainą skirtingoms funkcijoms.

Elektros saugos ir atitikties svarstymai

SUNSAM dizainas turi standartinius tarpus ir komponentų įvertinimus, skirtus prietaiso saugai. PCBA išdėstymas turi reikiamą izoliacijos atstumą ir saugiklius. Šie dizaino pasirinkimai atliekami siekiant padėti gamintojams laikytis taisyklių, kaip saugiai naudoti namų mašinų elektros energiją.

Techniniai parametrai

- Darbinė įtampa: 120V AC/220-240V AC versija
- Maks. Apkrovos srovė: 10A (varžinis šildymas)
- Mikrovaldiklis: 8 bitų MCU su įmontuotais laikmačiais
- Temperatūros valdymo diapazonas: 92°C ±3°C (virimo fazė)
- Plokštės išmatavimai: 120mm x 80mm
- Jungčių tipai: Standartinis JST, gnybtų blokas

Integracijos ir gamybos palaikymas

Šis lašinamas kavos virimo aparatas PCBA skirtas lengvai integruoti į galutinio gaminio komplektą. SUNSAM tiekia išsamius projektavimo failus, tokius kaip „Gerber“ ir surinkimo brėžinius pirkimui ir gamybai. Plokštės išdėstymas sukurtas taip, kad gaminant kavos aparatą būtų lengva prijungti laidus.
