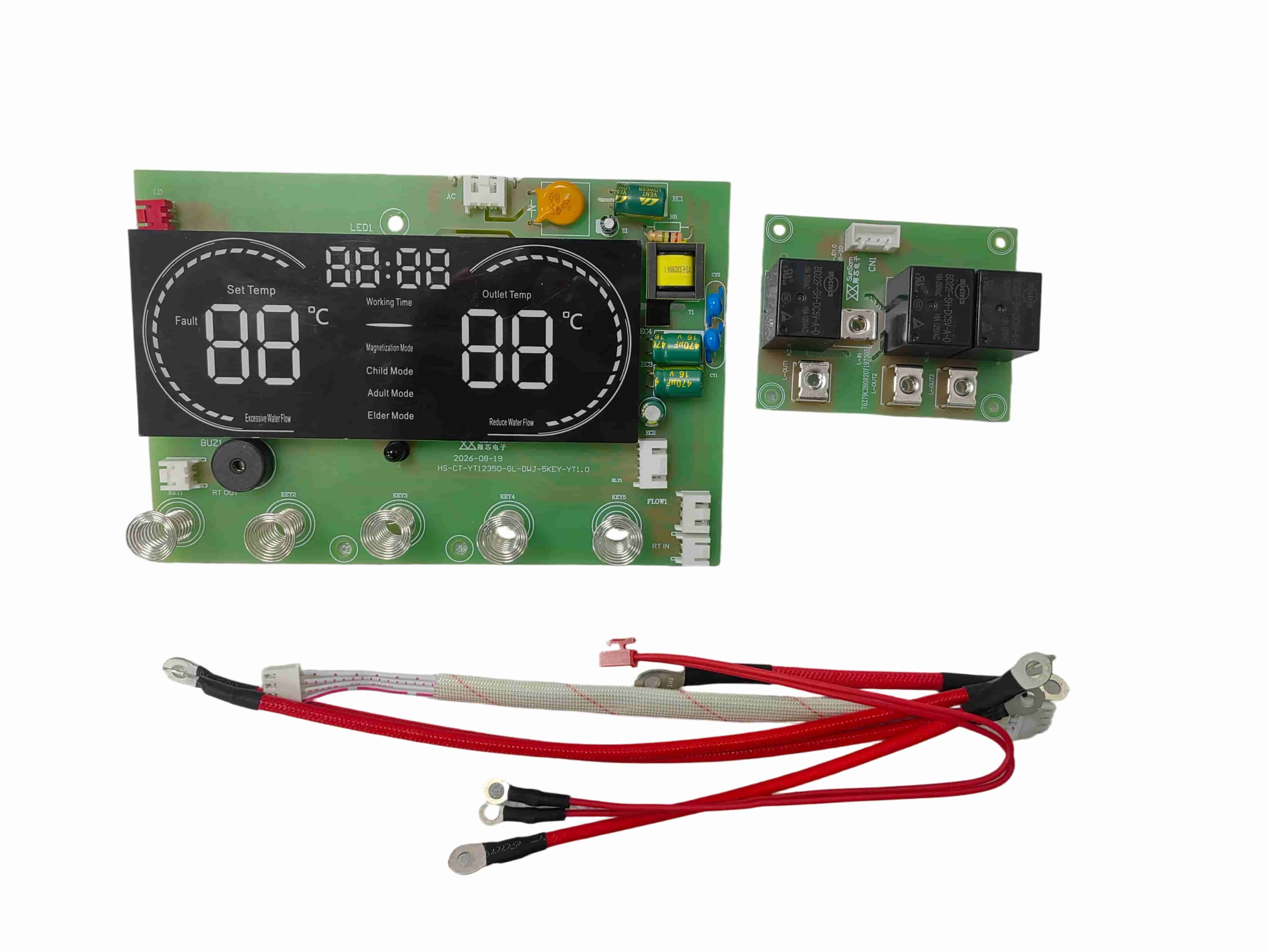

CT12350 momentinis elektrinis vandens šildytuvas PCBA yra integruotas valdymo sprendimas, sukurtas 220 V, 6 kW momentinio vandens šildymo sistemoms. Jis apjungia pakopinį šildymo valdymą, vandens srauto aptikimą, temperatūros reguliavimą, LED ekrano valdymą ir kelias apsaugos nuo gedimų funkcijas vienoje PCBA.

Sukurtas buitiniams momentiniams elektriniams vandens šildytuvams ir pritaikytiems karšto vandens prietaisams, CT12350 palaiko aparatinės įrangos, programinės įrangos, ekrano ir sąsajos pritaikymą įvairiems OEM ir ODM projektams.

6 kW šildymo valdymas su septyniais galios lygiais

Išbandyta komutuojamojo režimo maitinimo versija veikia nuo 150–280 V kintamosios srovės 50 Hz dažniu. Esant vardinei AC 220 V įtampai, PCBA palaiko maksimalią 6000 W šildymo apkrovą ir valdo tris šildymo galių grupes.

Galimi septyni galios lygiai, kad būtų galima lanksčiau reguliuoti temperatūrą:

- 1 lygis: 1 400 W

- 2 lygis: 2200 W

- 3 lygis: 2 400 W

- 4 lygis: 3 600 W

- 5 lygis: 3800 W

- 6 lygis: 4600 W

- 7 lygis: 6 000 W

Daugiapakopė šildymo konstrukcija leidžia valdikliui pasirinkti tinkamą galią pagal darbo režimą, vandens temperatūrą ir šildymo poreikį.

Išmanusis pastovios temperatūros valdymas

Vandens šildytuvo valdymo plokštė CT12350 suteikia reguliuojamą 30–55°C temperatūros diapazoną. 50 kΩ NTC temperatūros jutiklis naudojamas temperatūros aptikimui ir valdymo grįžtamajam ryšiui.

Dirbtinio intelekto režimu PCBA automatiškai parenka tinkamą galios lygį ir tikslinę temperatūrą pagal įleidžiamo vandens temperatūrą. Užprogramuoti AI temperatūros nustatymai svyruoja nuo 39°C iki 45°C, esant bandymo ataskaitoje įrašytoms įleidimo temperatūros sąlygoms.

Taip pat yra trys temperatūros režimai, kad būtų patogu dirbti:

- Vaiko režimas: 38°C

- Suaugusiųjų režimas: 42°C

- Senjorų režimas: 45°C

Valdiklis palaiko automatinį kalibravimą ir pastovios temperatūros parametrų atmintį. Remiantis užregistruotais mėginių bandymais esant 25°C įėjimo temperatūrai ir 1,5 l/min ir 3 l/min srauto greičiui, išmatuota išleidimo temperatūra išliko maždaug ±2°C ribose esant išbandytoms nustatytosioms vertėms.

Vandens srauto aktyvinimas ir budėjimo valdymas

PCBA pradeda šildymo valdymo procesą, kai aptiktas vandens srautas pasiekia maždaug 1,5 l/min. Šildymas sustoja, kai srautas sumažėja iki maždaug 1,3 l/min.

Kai vandens srautas neaptinkamas, valdiklis maždaug po dviejų sekundžių persijungia į budėjimo režimą. Ekraną galima vėl suaktyvinti paspaudus mygtuką arba atkuriant vandens srautą. Ši valdymo logika padeda suderinti šildymo veikimą su faktiniu vandens poreikiu.

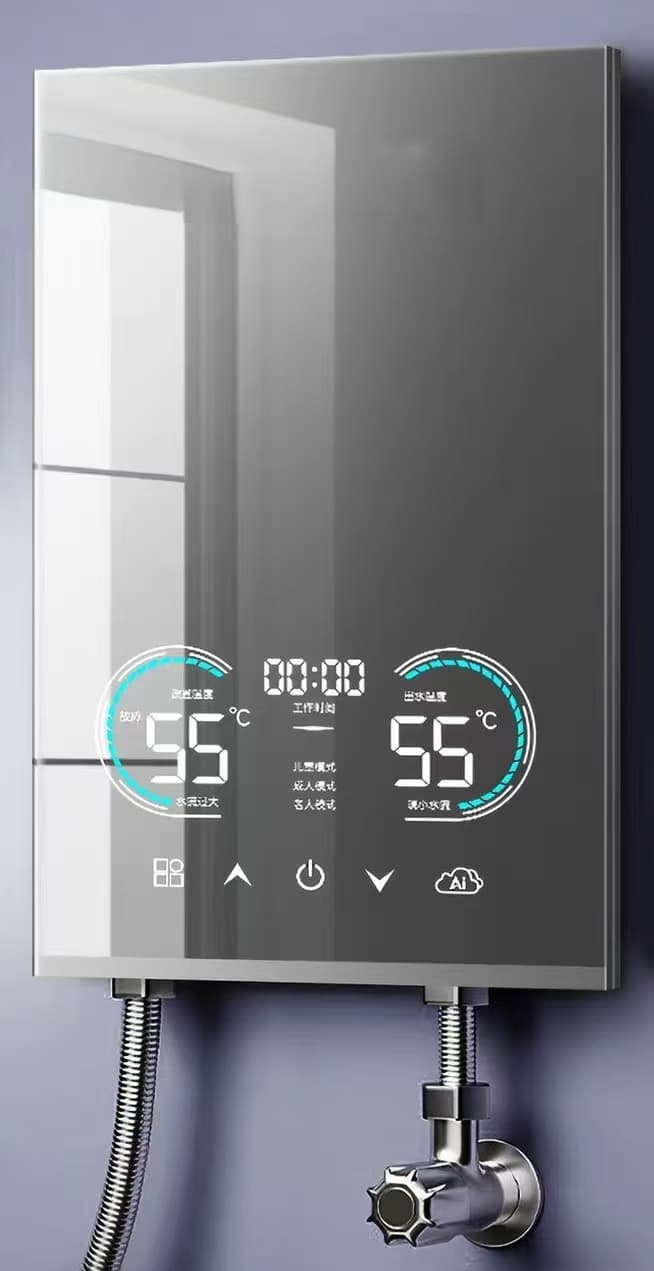

Jutiklinis valdymas ir LED ekranas

CT12350 momentinis elektrinis vandens šildytuvas PCBA turi penkis pagrindinius valdymo mygtukus:

- Galia

- Temperatūros arba galios padidėjimas

- Temperatūros arba galios sumažėjimas

- AI

- režimo pasirinkimas

Jutiklinio valdymo sąsaja gali veikti per paviršiuje montuojamą 4 mm stiklo plokštę arba 2 mm plastikinę plokštę, todėl prietaiso gamintojas gali sukurti skirtingus priekinio skydelio dizainus.

LED ekranas gali parodyti:

- Išleidžiamo vandens temperatūra

- Nustatykite temperatūrą

- Veikimo laikas

- Šildymo būsena

- Įjungimo būsena

- Pasirinktas darbo režimas

- Gedimų kodai

Ekrano piktogramos ir sąsajos išdėstymas gali būti koreguojami pagal gaminio išvaizdą ir klientų poreikius.

Kelios apsaugos nuo gedimų funkcijos

CT12350 turi keletą valdymo ir gedimų diagnostikos funkcijų, skirtų momentiniam elektriniam vandens šildytuvui.

Kai išėjimo temperatūra pasiekia 63°C, valdiklis automatiškai sumažina šildymo galią vienu galios lygiu. Jei temperatūra pasiekia arba viršija 65°C, įsijungia E4 per didelės temperatūros aliarmas ir šildymas nutrūksta. Įprastas veikimas gali būti atnaujintas, kai temperatūra nukrenta žemiau 55°C.

Valdiklis taip pat palaiko:

- E1 nuotėkio gedimo signalizacija ir šildymo išjungimas

- E2 išėjimo temperatūros jutiklio apsauga nuo atviros grandinės arba trumpojo jungimo

- Automatinis atkūrimas pašalinus temperatūros jutiklio gedimą

- Gedimų kodo ekranas, kad būtų lengviau patikrinti ir prižiūrėti

Galutinis apsaugos efektyvumas priklauso nuo viso prietaiso konstrukcijos, jutiklių, laidų, šildymo sistemos ir kitų saugos komponentų.

Pagrindinės techninės specifikacijos

| Parametras | Specifikacija |

|---|---|

| Gaminio modelis | CT12350 |

| Produkto tipas | Momentinis elektrinis vandens šildytuvas PCBA |

| Valdymo plokštės dizainas | Izoliuota integruota valdymo plokštė |

| Darbinė įtampa | AC 150–280 V, 50 Hz |

| Nominali įtampa | AC 220 V |

| Didžiausia šildymo apkrova | 6 000 W |

| Šildymo valdymo išėjimai | 3 grupės |

| Galios lygiai | 7 lygiai |

| Temperatūros nustatymo diapazonas | 30–55°C |

| Aktyvinimo srauto greitis | 1,5 l/min |

| Išjungimo srautas | 1,3 l/min |

| Temperatūros jutiklis | 50 kΩ NTC esant 25°C |

| Iš anksto nustatyti režimai | Vaikams 38°C, suaugusiems 42°C, senjorams 45°C |

| Jutiklinio skydelio suderinamumas | 4 mm stiklo arba 2 mm plastiko plokštės |

| Darbinė temperatūra | –15°C iki 65°C |

| Darbinė drėgmė | 10–95 % santykinis drėgnis |

Mėginių testavimas ir veikimo patikrinimas

Atliekant pavyzdinį patikrinimą, perjungimo režimo maitinimo šaltinio versija nepertraukiamai veikė aštuonias valandas esant 280 V kintamajai įtampai be neįprasto veikimo. Sistema taip pat veikė aštuonias valandas 65 °C ir 90 % santykinės drėgmės bandymo aplinkoje.

Šie rezultatai yra susiję su ištirtu mėginiu ir nurodytomis bandymo sąlygomis. Galutines elektros, aplinkos ir saugos specifikacijas reikėtų dar kartą patikrinti po to, kai PCBA bus integruotas į kliento visą vandens šildytuvą.

OEM ir ODM PCBA pritaikymas

CT12350 gali būti naudojamas kaip atskaitos valdymo platforma individualiems momentiniams elektrinio vandens šildytuvo projektams. Galimos inžinerinės ir gamybos paslaugos:

- PCBA techninės įrangos projektavimas

- Integruotos programinės įrangos kūrimas

- Šildymo valdymo logikos pritaikymas

- Ekrano ir jutiklinės sąsajos pritaikymas

- Jungties ir laidų derinimas

- Temperatūros ir srauto jutiklio suderinimas

- Komponentų tiekimas

- SMT ir DIP surinkimas

- Funkciniai testai

- Prototipų ir partijų gamyba

Projekto įvertinimui klientai gali pateikti reikiamą darbinę įtampą, šildymo galią, gaminio matmenis, ekrano dizainą, jutiklių specifikacijas, laidų schemą ir tikslinius saugos standartus.

Programos

CT12350 valdymo platforma tinka:

- Buitiniai momentiniai elektriniai vandens šildytuvai

- Momentiniai elektriniai dušo vandens šildytuvai

- Kompaktiški sieniniai vandens šildytuvai

- Vonios ir virtuvės karšto vandens buitinė technika

- Individualizuotos OEM ir ODM vandens šildymo sistemos

Jei kuriate 220 V momentinį vandens šildytuvą ir jums reikia pritaikomo 6 kW valdymo PCBA, susisiekite su SunSam ir pateikite gaminio specifikacijas, brėžinius ar esamus pavyzdžius. Mūsų inžinierių komanda gali įvertinti kontrolės reikalavimus ir parengti tinkamą PCBA kūrimo ir gamybos pasiūlymą.
